產品特點

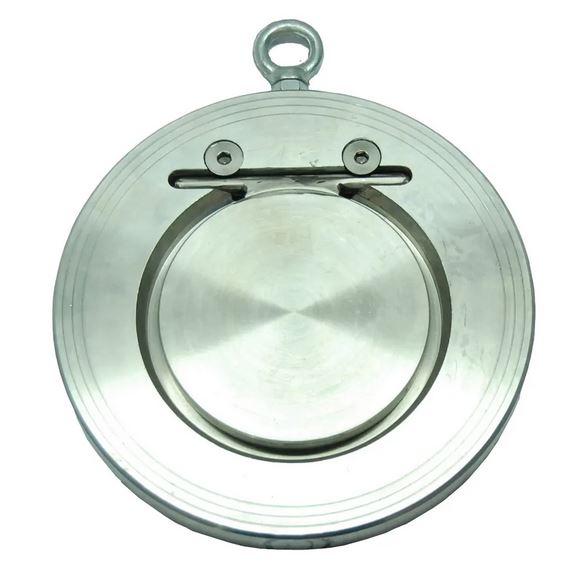

蝶形對夾式鈦止回閥的原材料鈦和氧有很好的親和力，極易與氧反應而在其表面生成一層堅固而致密的鈍性氧化薄膜。在許多苛刻腐蝕工況介質中，這層氧化薄膜十分穩定，較難溶解，即使遭到破壞，只要有充足的氧，也能自行修復而很快重新生成。蝶形對夾式鈦止回閥是根據美國馬克國際控制公司提供的中線型蝶式止回閥資料。目前在國內這種產品系屬節能型新產品。它止回性好、安全、可靠、流阻小，蝶形對夾式鈦止回閥主要適用于化工、食品、醫藥、輕紡、造紙及能源等系統作為單向閥使用。
蝶形對夾式鈦止回閥特點：
（1）體積小、重量輕、結構緊湊、維修方便。
（2）閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
（3）因速閉作用，可防止介質倒流，消除水錘作用強。
（4）閥體結構長度尺寸小、剛性好，安裝方便。
（5）達到完全密封，水壓試驗泄漏量為零。
規格參數
壓力等級： PN1.0-10.0MPa CLASS150-600Lb
公稱通徑： DN20-DN500 1/2"-20"
相對應的型號： H76W-10A、H76W-16A、H76W-25A、 H46W-10A、H46W-16A、H46W-25A、H76W-10Ti、H76W-16Ti、H76W-25Ti、H46W-10Ti、H46W- 16Ti、H46W-25Ti、H46W-150LB(A)、H76W-300LB(A)、H76W-600LB(A)
適用介質：氧化性腐蝕介質。
技術規范
設計標準：JB/T8737、API594
結構長度：GB/T15188.2、ASME B16.10
連接法蘭：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
試驗標準：JB/T9092、GB/T13927、API598
主體材料
閥體：TA1、TA2、TA10、Gr2、Gr3
閥瓣：TA1、TA2、TA10、Gr2、Gr3
彈簧：TC4、Gr5
